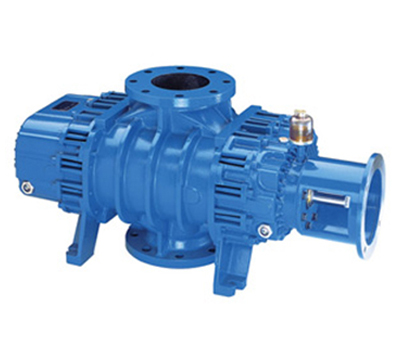

ZJY罗茨真空泵
  • ZJY罗茨真空泵

ZJY罗茨真空泵

所属类别:ZJY罗茨真空泵

产品规格:

详细内容

一、工作原理

ZJY系列带溢流阀罗茨真空泵(以下简称罗茨泵)是通过一对互相作同步反向旋转的“8”字形转子实现抽气功能的。当转子和泵体形成吸气腔时,两个转子相互之间始终保持密封,从而确保排气口的气体不返流到进气口,以此实现抽气的功能。转子的反向同步旋转是通过一对安装在转子轴上的齿轮实现的。由于在泵腔里没有摩擦,罗茨泵能以每秒1500~3000转的高速运转而无须杂器泵腔内进行润滑。另外,要保持罗茨泵在高转速下平稳运行,要对转子进行良好的动平衡。高速旋转的转子间、转子和泵体间没有直接的接触,各运动部件之间均保持一定的间隙。
ZJY系列带溢流阀罗茨真空泵在进排气口之间设置了一内置溢流阀,其作用是:当进、排气口的压差达到一定值时,溢流阀就自动打开,排气口的部分气体通过打开的溢流阀返流到进气口,这就大大降低了高压差下罗茨泵和前级真空泵(以下简称前级泵)的运行负荷,从而达到防止ZJY 系列带溢流阀罗茨真空泵的过载和保护电机的目的。
二、技术特点:
1、的润滑油循环系统:确保了齿轮、轴承在获得充分润滑的前提下,真空油能有效地返流至油箱之中,避免泵腔之中的油污染,提高传动件的使用寿命。
2、360°端盖强制水冷技术:内置于前后端盖内的360°强制水循环系统能将轴、轴承紧紧包裹于低温水流中,将罗茨泵腔中因抽排气与高速转动产生的热量通过水循环直接排出泵腔外,大幅度降低了温升,提高传动件寿命。
3、动密封座-电机联接座一体式设计:一体式设计增加了同轴度,减少漏油情况的发生,也使维修更为便利。
4、表面散热技术:泵表面大面积的风冷叶片大幅度的增加泵的冷却面积,控制温升。
5、内置式预排气技术:内置预排气管路能快速平衡泵腔与前后盖之间的压力差,缩短预抽时间,防止真空油因压力差被吸入泵腔的情况,保证泵腔清洁无油。
6、动密封轴套再用技术:在骨架油封套磨损后可通过骨架油封套的错位安装使其可再次被使用,降低用户维护成本。
7、活塞环座再用技术:可有效避免因用户误操作等引起的叶轮轴损坏,降低用户维护成本。

三、应用领域

ZJY 系列带溢流阀罗茨真空泵被广泛地应用于真空获得的各个方面,它延伸了油封机械真空泵在较低入口压力下的工作范围,具有小体积大抽速的特点,在1~100pa入口压力范围内具有大抽速,特别适合于低入口压力下需要大抽速的真空系统中使用,例如真空气相干燥、真空排气、真空冶炼、真空镀膜、真空热处理、真空浸渍、真空除尘、真空冷冻等。如果选用合适的前级泵,罗茨泵还可以在食品、化工、医药、轻纺等行业的真空蒸馏、浓缩、干燥等的工艺过程中得到广泛的应用。

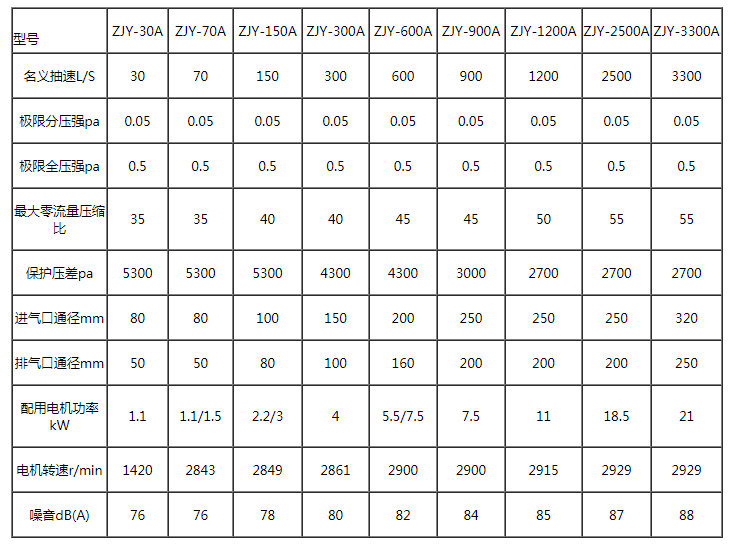

四、主要技术性能指标(见下表)
